Le connecteur parafoudre est utilisé pour assurer la protection des lignes aériennes basse tension et des équipements électriques contre les surtensions.
Il permet de conduire le courant de la foudre jusqu’au sol.

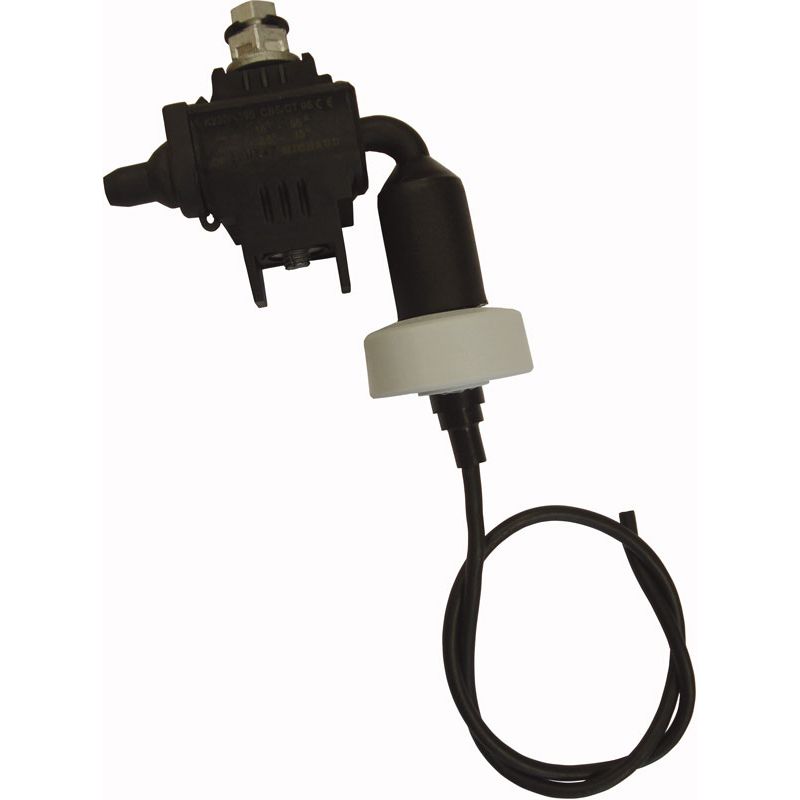

Le connecteur parafoudre comprend les éléments suivants :
– Un connecteur à perforation d’isolant,
– Un embout inséré dans la tétine du connecteur,
– Un parafoudre (oxyde de métal surmoulé de silicone) vissé dans l’embout,
– Un fouet de mise à la terre soudé sur le parafoudre.
Le parafoudre réagit :
– Après un certain nombre de surintensités, lorsque le courant passant dans le parafoudre augmente de plus d’ 1mA,
– En cas de décharge atmosphérique (coup de foudre), le courant dépassant 65mA.

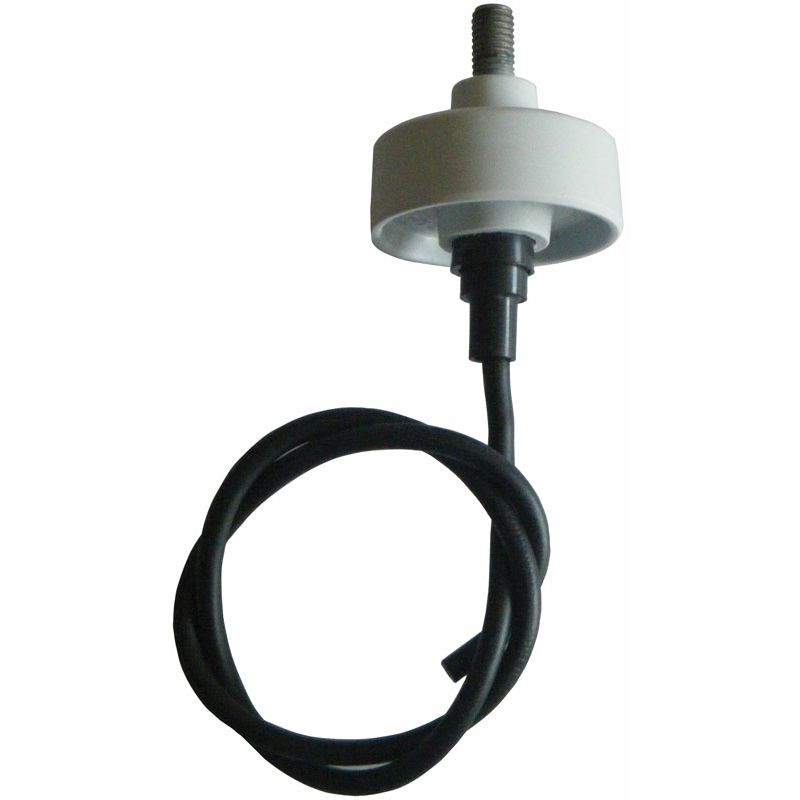

Après que le parafoudre ait réagit, le fouet de mise à la terre se sépare physiquement du connecteur. Il est alors nécessaire de remplacer le parafoudre avec une pièce de rechange disponible (comprenant le parafoudre et le fouet de mise à la terre).
